Ogranicznik przepięć PV T1+T2 B+C 3P 3M 20/40kA 4,75kV 1000V DC – iluve OP-PV20 B+C T1/T2 (v.1)

Indeks katalogowy: 741617 (v.1)

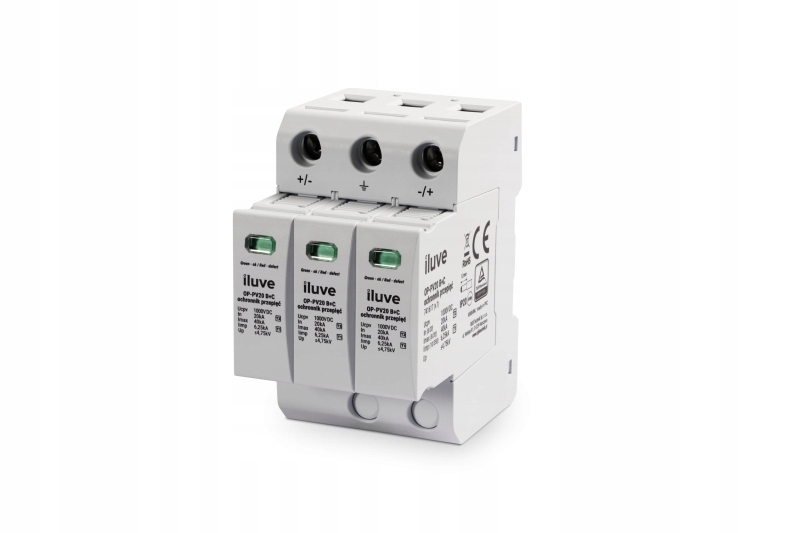

iluve OP-PV20 B+C T1/T2 to profesjonalny ogranicznik przepięć typu 1+2 (klasa B+C), przeznaczony do ochrony instalacji fotowoltaicznych po stronie prądu stałego (DC). Urządzenie łączy w jednej obudowie funkcje ochrony odgromowej (T1) i przepięciowej (T2), zapewniając pełne bezpieczeństwo systemu PV przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

Zastosowanie

Model OP-PV20 B+C T1/T2 został zaprojektowany do stosowania po stronie DC instalacji fotowoltaicznych o napięciu roboczym do 1000 V DC. Sprawdza się zarówno w systemach przydomowych, jak i w dużych instalacjach przemysłowych. Dzięki zastosowaniu trzech wymiennych wkładek w układzie Y, zapewnia pełną ochronę stringów PV przed przepięciami indukowanymi i przewodzonymi.

Charakterystyka techniczna

Urządzenie zapewnia poziom ochrony ≤4,75 kV i błyskawiczny czas zadziałania ≤25 ns. Oferuje znamionowy prąd udarowy 20 kA (T2, 8/20 µs) oraz maksymalny prąd udarowy 40 kA, co gwarantuje wysoką odporność na impulsy o dużej energii. Dodatkowo, komponent T1 chroni przed bezpośrednimi skutkami uderzeń pioruna, z prądem udarowym 6,25 kA (10/350 µs).

Ogranicznik charakteryzuje się bardzo niskim prądem upływu – poniżej 20 µA DC i 500 µA AC, co zwiększa niezawodność i trwałość całego układu. Urządzenie może pracować w szerokim zakresie temperatur od –40 °C do +70 °C oraz przy wilgotności względnej od 30% do 90% (bez kondensacji). Waga netto wynosi ok. 525 g.

Zalety i korzyści

• Połączenie ochrony typu 1 i 2 w jednym urządzeniu – kompleksowa ochrona PV.
• Wysoka zdolność odprowadzania prądu – do 40 kA (8/20 µs) i 6,25 kA (10/350 µs).
• Bardzo szybki czas reakcji – 25 ns.
• Wymienne wkładki w układzie Y – łatwa konserwacja i serwis.
• Pełna zgodność z normą EN 61643-31.
• Certyfikat jakości TÜV potwierdzający bezpieczeństwo i niezawodność.
• Wysoka odporność środowiskowa – praca w temperaturach od –40 °C do +70 °C.
• Wysoka jakość wykonania i trwałość potwierdzona testami laboratoryjnymi.

Montaż i użytkowanie

Ogranicznik montuje się na standardowej szynie DIN w rozdzielnicy prądu stałego. Kompaktowa budowa o szerokości 3 modułów i wysokości ok. 90 mm ułatwia montaż w każdej rozdzielnicy PV. Wymienne wkładki z wizualnym wskaźnikiem stanu umożliwiają szybką kontrolę i wymianę zużytego elementu bez potrzeby demontażu całego urządzenia.

Produkt jest wyposażony w wizualny wskaźnik stanu, który informuje o aktualnej kondycji ochrony. Regularna kontrola wskaźnika pozwala zachować pełną sprawność zabezpieczenia instalacji PV.

Podsumowanie

iluve OP-PV20 B+C T1/T2 (v.1) to wysokiej klasy ogranicznik przepięć typu 1+2, zaprojektowany specjalnie do instalacji fotowoltaicznych DC. Łączy w sobie funkcje ochrony odgromowej i przepięciowej, zapewniając maksymalne bezpieczeństwo falowników, paneli PV i infrastruktury systemu. Stanowi idealne rozwiązanie dla profesjonalnych instalatorów, którzy oczekują niezawodności, prostego montażu i potwierdzonej jakości.

Dane techniczne i opisy pochodzą z karty katalogowej producenta. Zdjęcia i rysunki mają charakter poglądowy. Przed montażem należy zapoznać się z instrukcją obsługi i obowiązującymi normami bezpieczeństwa dla instalacji PV.
