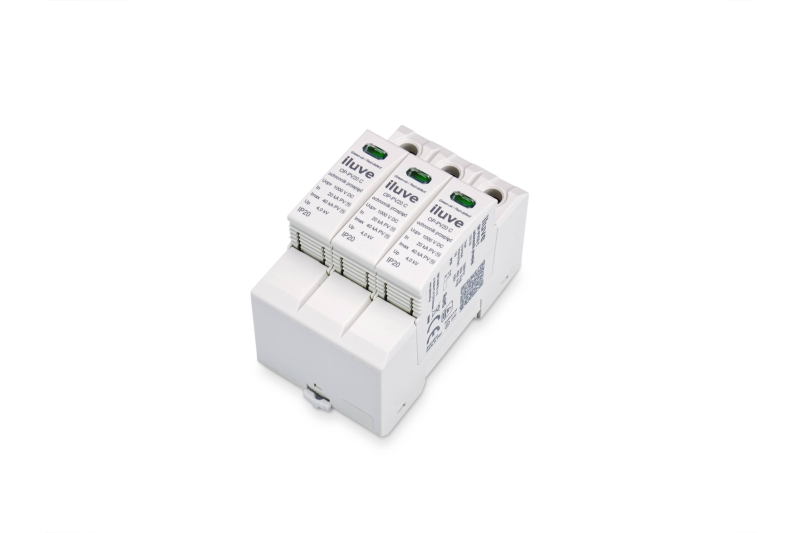

Ogranicznik przepięć PV T2 C 3P 3M 20/40kA 4kV 1000V DC – iluve OP-PV20 C

Indeks katalogowy: 742133

Ogranicznik przepięć iluve OP-PV20 C to profesjonalne zabezpieczenie przeznaczone do ochrony instalacji fotowoltaicznych po stronie prądu stałego (DC). Urządzenie zapobiega uszkodzeniom falowników, paneli PV i innych elementów systemu, skutecznie odprowadzając prądy udarowe powstające na skutek przepięć atmosferycznych lub łączeniowych.

Zastosowanie

Model OP-PV20 C stosuje się po stronie DC w instalacjach PV o napięciu roboczym do 1000 V DC. Dzięki konstrukcji trójbiegunowej (3P) i trzem wkładkom w układzie Y, produkt idealnie nadaje się do ochrony stringów fotowoltaicznych w systemach mieszkaniowych, komercyjnych i przemysłowych.

Charakterystyka techniczna

Ogranicznik zapewnia wysoki poziom ochrony przy poziomie napięcia ochronnego ≤4 kV oraz czasie reakcji 25 ns. Wyróżnia się znamionowym prądem udarowym 20 kA i maksymalnym prądem udarowym 40 kA (8/20 µs), co gwarantuje skuteczne odprowadzenie energii przepięć nawet w wymagających warunkach.

Urządzenie charakteryzuje się bardzo niskim prądem upływu – poniżej 25 µA DC oraz 500 µA AC. Zdolność zwarciowa sięga 2000 A, co pozwala na bezpieczną pracę w instalacjach wysokoprądowych. Ogranicznik zachowuje pełną sprawność w szerokim zakresie temperatur od -40 °C do +70 °C przy wilgotności względnej od 5% do 95% (bez kondensacji).

Zalety i korzyści

• Dedykowany do instalacji fotowoltaicznych DC – do 1000 V.
• Wysoka odporność na prądy udarowe – do 40 kA (8/20 µs).
• Szybka reakcja – tylko 25 ns.
• Trzy wymienne wkładki w układzie Y zapewniają długą żywotność.
• Certyfikowana zgodność z normą EN 61643-31.
• Wysoka jakość wykonania i potwierdzona niezawodność – certyfikat TÜV.
• Odporność na trudne warunki środowiskowe – szeroki zakres temperatur i wilgotności.

Montaż i użytkowanie

Ogranicznik montowany jest na standardowej szynie DIN w rozdzielnicy prądu stałego. Dzięki kompaktowej budowie o szerokości 3 modułów i wysokości ok. 90 mm, doskonale mieści się w nowoczesnych systemach PV. Wymienne wkładki umożliwiają szybki serwis bez konieczności demontażu całego urządzenia. Produkt posiada wskaźniki stanu pracy wkładek, które informują o ewentualnej konieczności wymiany.

Podsumowanie

iluve OP-PV20 C to nowoczesny i niezawodny ogranicznik przepięć klasy T2 (typ 2) zaprojektowany z myślą o ochronie systemów fotowoltaicznych przed skutkami przepięć. Gwarantuje bezpieczeństwo i trwałość instalacji PV, łącząc wysoką jakość, certyfikowaną niezawodność i prosty montaż w jednym kompaktowym urządzeniu.

Dane techniczne oparte na karcie katalogowej producenta. Zdjęcia i schematy mają charakter poglądowy. Przed montażem należy zapoznać się z instrukcją i obowiązującymi normami bezpieczeństwa dla instalacji PV.
