Ogranicznik przepięć T1+T2+T3 B+C+D 4P 4M 10/40kA 1,3kV TN-S – iluve OP10 B+C+D/4

Indeks katalogowy: 743123

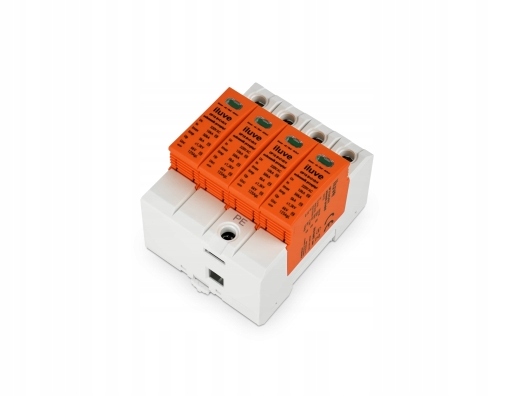

iluve OP10 B+C+D/4 to trójstopniowy ogranicznik przepięć klasy T1+T2+T3 (B+C+D), przeznaczony do kompleksowej ochrony instalacji elektrycznych w układzie TN-S. Łączy w jednym urządzeniu ochronę odgromową, przepięciową i końcową ochronę urządzeń odbiorczych, gwarantując najwyższy poziom bezpieczeństwa instalacji i podłączonych odbiorników.

Zastosowanie

Ogranicznik OP10 B+C+D/4 został zaprojektowany do ochrony obwodów niskonapięciowych 230 V AC przed skutkami przepięć atmosferycznych i komutacyjnych. Idealnie sprawdza się w instalacjach domowych, biurowych, przemysłowych oraz w budynkach użyteczności publicznej. Chroni większość odbiorników elektrycznych, zapewniając poziom ochrony T3 dla urządzeń zlokalizowanych w odległości do 5 m za ogranicznikiem.

Charakterystyka techniczna

Urządzenie pracuje przy napięciu nominalnym 230 V AC, z napięciem trwałej pracy 320 V AC. Oferuje poziom ochrony poniżej 1,3 kV oraz czas reakcji krótszy niż 25 ns, co zapewnia błyskawiczne zadziałanie w momencie pojawienia się przepięcia.

Ogranicznik wytrzymuje znamionowy prąd udarowy 10 kA i maksymalny 40 kA (8/20 µs), a także prąd udarowy 5 kA (10/350 µs) odpowiadający wymaganiom klasy T1. Zastosowane warystory MOV gwarantują stabilną pracę i długą żywotność urządzenia. Prąd upływu jest mniejszy niż 10 µA, co świadczy o wysokiej jakości elementów ochronnych.

Produkt pracuje niezawodnie w szerokim zakresie temperatur od –40 °C do +70 °C, przy wilgotności względnej od 5% do 95% (bez kondensacji). Dopuszczalny przekrój przewodów na zaciskach głównych to do 25 mm² z momentem dokręcenia 4 Nm. Ogranicznik jest wyposażony w optyczny wskaźnik stanu wkładek – kolor zielony oznacza pełną sprawność, a czerwony konieczność wymiany modułu.

Zalety i korzyści

• Trójstopniowa ochrona – T1, T2 i T3 w jednej obudowie (klasa B+C+D).
• Przeznaczony do sieci TN-S, pełna kompatybilność z instalacjami 230 V.
• Chroni większość urządzeń elektrycznych przed przepięciami atmosferycznymi i komutacyjnymi.
• Krótki czas reakcji poniżej 25 ns – natychmiastowe zadziałanie.
• Wysoka odporność prądowa – do 40 kA (8/20 µs).
• Wskaźnik optyczny uszkodzenia wkładki – szybka diagnostyka stanu ochrony.
• Odporność na ekstremalne warunki środowiskowe – praca w zakresie –40 °C do +70 °C.
• Wysoka jakość wykonania i zgodność z normami CE.

Montaż i użytkowanie

Ogranicznik montowany jest na standardowej szynie DIN w rozdzielnicach niskiego napięcia. Kompaktowa konstrukcja o szerokości czterech modułów (4M) umożliwia łatwą integrację z innymi elementami aparatury modułowej. Zaleca się montaż jak najbliżej punktu wprowadzenia linii zasilającej, z zachowaniem prawidłowego uziemienia oraz przekrojów przewodów zalecanych przez producenta.

W przypadku zmiany koloru wskaźnika z zielonego na czerwony, należy niezwłocznie wymienić wkładkę ochronną, aby zachować pełną skuteczność zabezpieczenia.

Podsumowanie

iluve OP10 B+C+D/4 to niezawodny, nowoczesny ogranicznik przepięć klasy T1+T2+T3, oferujący pełną ochronę dla instalacji elektrycznych w układzie TN-S. Dzięki wysokim parametrom prądowym, błyskawicznemu czasowi reakcji i wbudowanemu wskaźnikowi stanu, stanowi idealne rozwiązanie do zastosowań profesjonalnych i domowych, gwarantując maksymalne bezpieczeństwo odbiorników oraz trwałość instalacji elektrycznej.

Dane techniczne pochodzą z karty katalogowej producenta. Przed montażem należy zapoznać się z instrukcją oraz obowiązującymi normami bezpieczeństwa dla instalacji niskonapięciowych.
