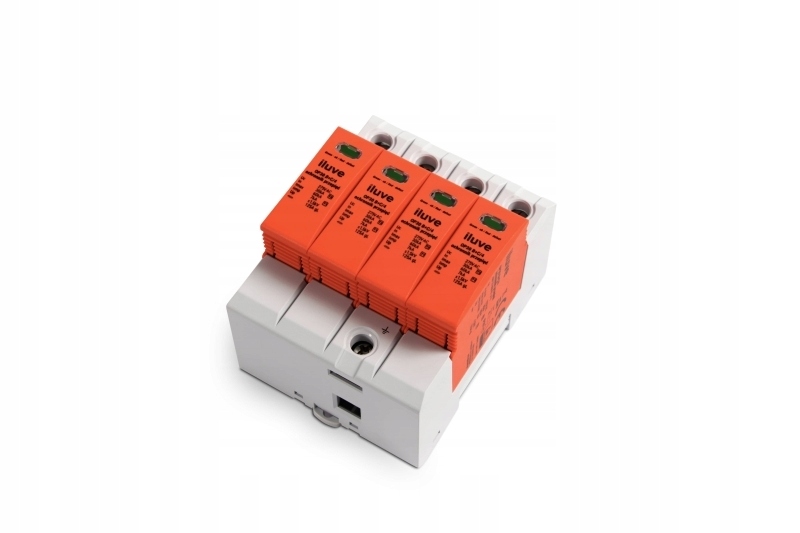

Ogranicznik przepięć T1+T2 B+C 4P 4M 20/50kA 5kA 1,5kV TN-S – iluve OP20 B+C T1/T2 5kA

Indeks katalogowy: 744441

iluve OP20 B+C T1/T2 5kA to profesjonalny ogranicznik przepięć klasy T1+T2 (B+C), przeznaczony do kompleksowej ochrony instalacji elektrycznych w układzie TN-S. Urządzenie skutecznie chroni przed przepięciami atmosferycznymi i komutacyjnymi, zabezpieczając odbiorniki elektryczne oraz elektronikę w domach, budynkach komercyjnych i obiektach przemysłowych.

Zastosowanie

Model OP20 B+C T1/T2 5kA jest przeznaczony do instalacji niskonapięciowych 230 V AC. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest wysoka skuteczność ochrony przed przepięciami. Dzięki połączeniu funkcji ochrony typu 1 i typu 2 w jednej obudowie, zapewnia pełną barierę bezpieczeństwa dla całej instalacji elektrycznej.

Charakterystyka techniczna

Ogranicznik pracuje przy napięciu znamionowym 230 V AC i napięciu trwałej pracy 275 V AC. Jego znamionowy prąd udarowy wynosi 20 kA, a maksymalny prąd udarowy sięga 50 kA (8/20 µs), co gwarantuje skuteczną ochronę nawet przy silnych przepięciach. Dodatkowo urządzenie typu T1 charakteryzuje się odpornością na prąd piorunowy o wartości 5 kA (10/350 µs).

Poziom ochrony ogranicznika to ≤1,5 kV, a czas reakcji nie przekracza 25 ns, dzięki czemu urządzenie reaguje natychmiast na każdy impuls przepięciowy. Prąd upływu jest bardzo niski – poniżej 20 µA DC lub 500 µA AC, co zwiększa trwałość i niezawodność całego systemu.

Ogranicznik wyposażony jest w optyczny wskaźnik uszkodzenia wkładki, który w prosty sposób informuje o stanie elementu ochronnego – kolor zielony oznacza prawidłowe działanie, a czerwony konieczność wymiany. Urządzenie pracuje w szerokim zakresie temperatur od –40 °C do +70 °C, przy wilgotności względnej poniżej 90%. Wymaga zastosowania zabezpieczenia 125 A gL.

Zalety i korzyści

• Połączenie ochrony typu 1 i 2 w jednym urządzeniu – kompleksowa ochrona instalacji.
• Wysoka zdolność odprowadzania prądu udarowego – do 50 kA (8/20 µs).
• Odporność na prądy piorunowe – 5 kA (10/350 µs).
• Błyskawiczny czas reakcji – poniżej 25 ns.
• Poziom ochrony ≤1,5 kV – bezpieczny dla elektroniki i automatyki.
• Optyczny wskaźnik stanu wkładki – prosta diagnostyka wizualna.
• Pełna zgodność z normą IEC 61643-11.
• Wysoka jakość wykonania i atrakcyjna cena.
• Odporność na trudne warunki środowiskowe – praca w zakresie od –40 °C do +70 °C.

Montaż i użytkowanie

Ogranicznik OP20 B+C T1/T2 montowany jest na standardowej szynie DIN w rozdzielnicach niskiego napięcia. Wersja czteropolowa (4P) zapewnia ochronę trzech faz oraz przewodu neutralnego, co czyni go idealnym rozwiązaniem dla układu TN-S. Urządzenie zajmuje cztery moduły (4M), co ułatwia jego integrację z pozostałą aparaturą modułową.

Ogranicznik nie wymaga specjalnej konserwacji – wystarczy okresowa kontrola wizualna wskaźnika. W przypadku zmiany koloru na czerwony należy wymienić wkładkę ochronną, aby zachować pełną skuteczność działania.

Podsumowanie

iluve OP20 B+C T1/T2 5kA to nowoczesny i niezawodny ogranicznik przepięć klasy T1+T2, zaprojektowany do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Łączy wysoką jakość, błyskawiczne działanie i optymalną cenę, stanowiąc doskonały wybór dla profesjonalnych instalatorów i użytkowników ceniących trwałość i bezpieczeństwo.

Dane techniczne pochodzą z karty katalogowej producenta. Przed montażem należy zapoznać się z instrukcją oraz obowiązującymi normami bezpieczeństwa dla instalacji niskonapięciowych.
