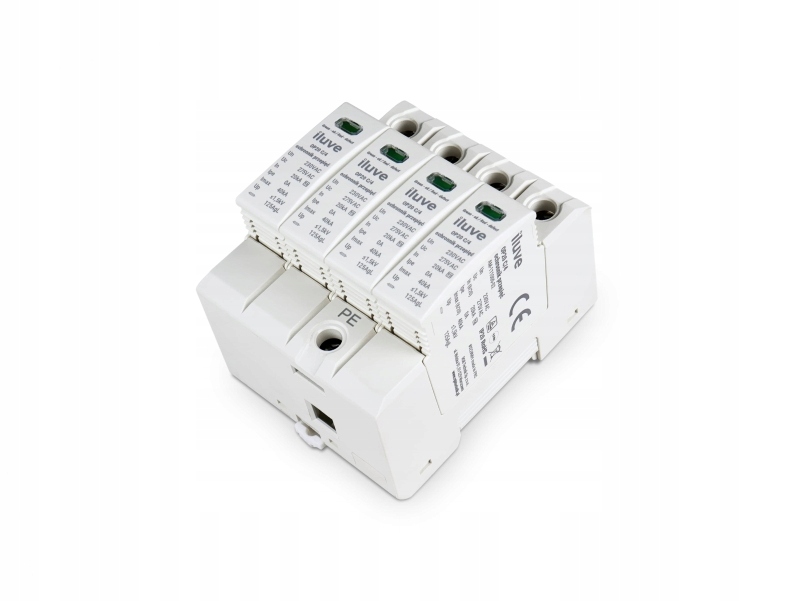

Ogranicznik przepięć T2 C 4P 4M 20/40kA 1,5kV TN-S – iluve OP20 C/4

Indeks katalogowy: AM-111000-02

iluve OP20 C/4 to wysokiej klasy ogranicznik przepięć typu 2 (klasa C), przeznaczony do ochrony instalacji elektrycznych niskiego napięcia w układzie TN-S. Urządzenie skutecznie zabezpiecza odbiorniki przed przepięciami łączeniowymi i indukowanymi, zapewniając długotrwałą i stabilną ochronę w budynkach mieszkalnych, biurowych oraz przemysłowych.

Zastosowanie

Model OP20 C/4 został zaprojektowany do stosowania w instalacjach niskonapięciowych 230 V AC, w których pełni rolę ochrony drugiego stopnia. Stosuje się go w rozdzielnicach głównych lub podrozdzielniach – zarówno w domach jednorodzinnych, jak i obiektach przemysłowych. Idealnie nadaje się do ochrony urządzeń elektronicznych, komputerów, sterowników, oświetlenia LED czy automatyki budynkowej.

Charakterystyka techniczna

Ogranicznik pracuje przy napięciu znamionowym 230 V AC i napięciu trwałej pracy 275 V AC. Wyróżnia się wysoką odpornością na impulsy prądowe – znamionowy prąd udarowy 20 kA oraz maksymalny prąd udarowy 40 kA (8/20 µs). Poziom napięcia ochronnego wynosi ≤1,5 kV, co zapewnia bezpieczeństwo nawet dla czułych urządzeń elektronicznych.

Czas reakcji ogranicznika to zaledwie 25 ns, co gwarantuje natychmiastowe zadziałanie przy pojawieniu się przepięcia. Prąd upływu jest bardzo niski – poniżej 10 µA, co zwiększa niezawodność i wydłuża żywotność urządzenia. Produkt spełnia wymagania normy IEC 61643-11 i posiada certyfikat jakości TÜV.

Ogranicznik wyposażony jest w optyczny wskaźnik stanu wkładki, który ułatwia kontrolę działania. Kolor zielony oznacza sprawność ochronnika, natomiast czerwony sygnalizuje konieczność wymiany wkładki. Urządzenie pracuje niezawodnie w szerokim zakresie temperatur od –40 °C do +80 °C i przy wilgotności względnej od 5% do 95% (bez kondensacji). Masa netto wynosi około 340 g.

Zalety i korzyści

• Ogranicznik przepięć typu 2 – idealny do ochrony obwodów niskonapięciowych.
• Wysoka zdolność odprowadzania prądu – do 40 kA (8/20 µs).
• Poziom ochrony ≤1,5 kV – bezpieczny dla nowoczesnej elektroniki.
• Błyskawiczny czas reakcji – 25 ns.
• Niski prąd upływu – poniżej 10 µA.
• Wskaźnik optyczny stanu wkładki – szybka diagnostyka.
• Praca w szerokim zakresie temperatur – od –40 °C do +80 °C.
• Wysoka jakość i trwałość potwierdzona certyfikatem TÜV.

Montaż i użytkowanie

Ogranicznik montowany jest na standardowej szynie DIN w rozdzielnicach niskiego napięcia. Wersja czteropolowa (4P) chroni wszystkie fazy i przewód neutralny w układzie TN-S. Kompaktowa obudowa o szerokości 4 modułów i wysokości 90 mm pozwala na łatwą integrację z innymi elementami aparatury modułowej. Przekrój przewodów przyłączeniowych może wynosić do 25 mm², a moment dokręcenia śrub to 4,5 Nm.

Kontrola działania ogranicznika jest prosta – wystarczy okresowo sprawdzać wskaźnik koloru. W przypadku zmiany na czerwony, należy wymienić moduł ochronny, aby zapewnić pełną skuteczność zabezpieczenia.

Podsumowanie

iluve OP20 C/4 to niezawodny ogranicznik przepięć typu 2, zaprojektowany z myślą o bezpieczeństwie nowoczesnych instalacji elektrycznych. Łączy w sobie wysoką skuteczność, błyskawiczne działanie i prostotę obsługi. Dzięki solidnej konstrukcji, niskim stratom prądowym i certyfikatowi TÜV stanowi idealne rozwiązanie do ochrony obwodów zasilających w układzie TN-S.

Dane techniczne pochodzą z karty katalogowej producenta. Przed montażem należy zapoznać się z instrukcją obsługi i obowiązującymi normami bezpieczeństwa dla instalacji niskonapięciowych.
