Ogranicznik przepięć T1+T2 B+C 4P 4M 30/60kA 1,5kV TN-S – iluve OP30 B+C/4 (v.1)

Indeks katalogowy: AM-121000-01

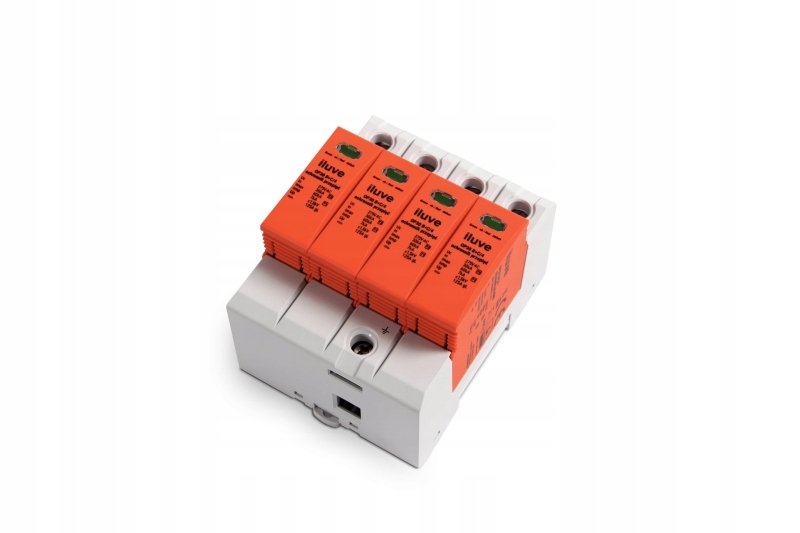

iluve OP30 B+C/4 (v.1) to profesjonalny ogranicznik przepięć klasy T1+T2 (B+C), zaprojektowany do kompleksowej ochrony instalacji elektrycznych w układzie TN-S. Urządzenie skutecznie zabezpiecza odbiorniki przed przepięciami pochodzenia atmosferycznego oraz łączeniowego, stanowiąc niezawodny element ochrony w budynkach mieszkalnych, biurowych i przemysłowych.

Zastosowanie

Model OP30 B+C/4 przeznaczony jest do ochrony instalacji niskiego napięcia 230 V AC. Dzięki zastosowaniu warystorów o wysokiej jakości, doskonale sprawdza się jako zabezpieczenie główne w rozdzielnicach zasilających. Ogranicznik zapewnia ochronę dla urządzeń wrażliwych na przepięcia – takich jak falowniki, systemy sterowania, sprzęt komputerowy czy oświetlenie LED – skutecznie eliminując niebezpieczne skoki napięcia.

Charakterystyka techniczna

Urządzenie pracuje przy napięciu znamionowym 230 V AC oraz trwałym napięciu roboczym 275 V AC. Jego znamionowy prąd udarowy wynosi 30 kA, a maksymalny prąd udarowy sięga 60 kA (8/20 µs), co gwarantuje wysoki poziom bezpieczeństwa nawet w warunkach silnych przepięć.

Ogranicznik posiada poziom ochrony ≤1,5 kV oraz czas reakcji ≤25 ns, co oznacza natychmiastowe zadziałanie w chwili wystąpienia przepięcia. Dodatkowo urządzenie wykazuje odporność na prąd piorunowy 7 kA (10/350 µs). Bardzo niski prąd upływu (≤20 µA DC / ≤500 µA AC) gwarantuje stabilną i długotrwałą pracę systemu bez ryzyka samoczynnych zadziałań.

Ogranicznik jest wyposażony w optyczny wskaźnik stanu wkładki – kolor zielony oznacza sprawność, a czerwony sygnalizuje konieczność wymiany modułu. Urządzenie pracuje w szerokim zakresie temperatur od –40 °C do +70 °C i wilgotności względnej od 30% do 90% (bez kondensacji). Zalecane zabezpieczenie wynosi 125 A gL, a dopuszczalny przekrój przewodów to 25 mm² z momentem dokręcenia 3 Nm.

Zalety i korzyści

• Połączenie ochrony typu 1 i typu 2 w jednym urządzeniu – pełna ochrona instalacji TN-S.
• Wysoka zdolność odprowadzania prądu – do 60 kA (8/20 µs) oraz 7 kA (10/350 µs).
• Szybki czas reakcji – poniżej 25 ns.
• Poziom ochrony ≤1,5 kV – bezpieczny dla nowoczesnych urządzeń elektronicznych.
• Niski prąd upływu – stabilna praca bez fałszywych zadziałań.
• Optyczny wskaźnik uszkodzenia wkładki – prosta kontrola stanu urządzenia.
• Wysoka jakość i trwałość potwierdzona certyfikatem TÜV.
• Odporność na trudne warunki środowiskowe – praca w zakresie od –40 °C do +70 °C.
• Zgodność z międzynarodową normą IEC 61643-11.

Montaż i użytkowanie

Ogranicznik OP30 B+C/4 montuje się na standardowej szynie DIN w rozdzielnicach niskiego napięcia. Jego kompaktowa konstrukcja o szerokości czterech modułów (4M) umożliwia łatwą integrację z pozostałą aparaturą modułową. Urządzenie chroni wszystkie fazy oraz przewód neutralny w układzie TN-S, zapewniając pełne bezpieczeństwo obwodu zasilającego.

Regularna kontrola wskaźnika optycznego pozwala na bieżące monitorowanie stanu ochrony. W przypadku zmiany koloru z zielonego na czerwony należy wymienić moduł ochronny, aby zachować pełną skuteczność zabezpieczenia.

Podsumowanie

iluve OP30 B+C/4 (v.1) to niezawodny ogranicznik przepięć klasy T1+T2, który łączy wysoką skuteczność ochrony z trwałością i prostotą użytkowania. Dzięki doskonałym parametrom technicznym, błyskawicznemu czasowi reakcji i potwierdzonej certyfikatem jakości TÜV, stanowi doskonały wybór dla profesjonalnych instalatorów oraz użytkowników poszukujących pewnej i kompleksowej ochrony instalacji elektrycznych.

Dane techniczne pochodzą z karty katalogowej producenta. Przed montażem należy zapoznać się z instrukcją oraz obowiązującymi normami bezpieczeństwa dla instalacji niskonapięciowych.
