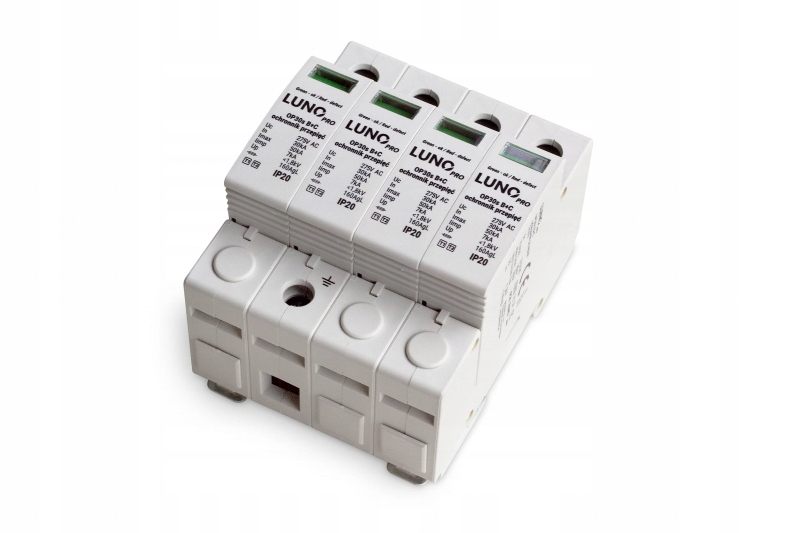

Ogranicznik przepięć T1+T2 B+C 4P 4M 30/60kA 1,5kV TN-S ze stykiem sygnalizacyjnym – iluve OP30S B+C/4 T1/T2 (v.1)

Indeks katalogowy: 741679

iluve OP30S B+C/4 T1/T2 to profesjonalny ogranicznik przepięć klasy T1+T2 (B+C) wyposażony w bezpotencjałowy styk sygnalizacyjny NO/NC, umożliwiający zdalne monitorowanie stanu urządzenia. Został zaprojektowany do kompleksowej ochrony instalacji elektrycznych w układzie TN-S, skutecznie zabezpieczając odbiorniki przed przepięciami atmosferycznymi i łączeniowymi.

Zastosowanie

Model OP30S B+C/4 T1/T2 przeznaczony jest do instalacji niskonapięciowych 230 V AC. Sprawdza się w budynkach mieszkalnych, obiektach komercyjnych i przemysłowych, zapewniając ochronę urządzeń elektrycznych i elektronicznych przed skutkami przepięć. Wersja ze stykiem sygnalizacyjnym pozwala na integrację z systemami automatyki budynkowej (BMS), centralami alarmowymi lub modułami zdalnego nadzoru, co umożliwia natychmiastową reakcję w przypadku uszkodzenia wkładki.

Charakterystyka techniczna

Ogranicznik oferuje poziom ochrony ≤1,5 kV i czas zadziałania ≤25 ns, co gwarantuje bardzo szybką reakcję na pojawiające się przepięcia. Wyróżnia się znamionowym prądem udarowym 30 kA oraz maksymalnym prądem udarowym 60 kA (8/20 µs), co zapewnia wysoką skuteczność ochrony nawet przy bezpośrednich wyładowaniach atmosferycznych.

Urządzenie klasy T1 posiada zdolność odprowadzania prądu piorunowego o wartości 7 kA (10/350 µs). Prąd upływu nie przekracza 20 µA DC lub 500 µA AC, co potwierdza wysoką jakość warystorów i stabilność pracy. Produkt wyposażony jest w optyczny wskaźnik uszkodzenia wkładki – kolor zielony oznacza prawidłowe działanie, a czerwony konieczność wymiany modułu ochronnego.

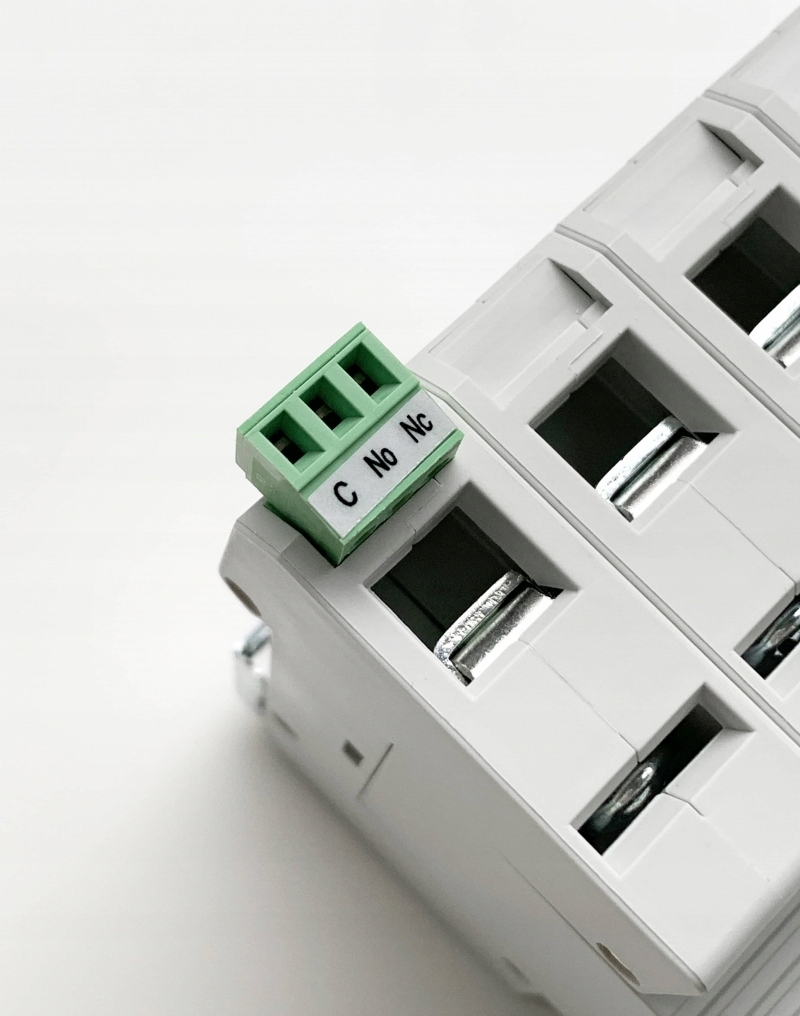

Styk sygnalizacyjny umożliwia zdalne monitorowanie stanu ogranicznika i ma obciążalność do 0,5 A przy 250 V AC lub 0,2 A przy 125 V DC. Urządzenie przystosowane jest do przewodów o przekroju do 25 mm², z momentem dokręcenia 3 Nm, i wymaga zabezpieczenia 125 A gL.

Ogranicznik pracuje niezawodnie w szerokim zakresie temperatur od –40 °C do +70 °C i przy wilgotności względnej od 30% do 90% (bez kondensacji). Masa urządzenia wynosi około 480 g.

Zalety i korzyści

• Połączenie ochrony typu 1 i 2 w jednej obudowie – skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi.
• Bezpotencjałowy styk sygnalizacyjny NO/NC umożliwia zdalne monitorowanie stanu urządzenia.
• Wysoka zdolność odprowadzania prądu – do 60 kA (8/20 µs) i 7 kA (10/350 µs).
• Bardzo krótki czas reakcji – 25 ns.
• Optyczny wskaźnik stanu wkładki – łatwa kontrola wizualna.
• Zgodność z normą IEC 61643-11.
• Certyfikat jakości TÜV potwierdzający bezpieczeństwo i niezawodność.
• Możliwość integracji z systemami BMS, alarmami i modułami zdalnego nadzoru.
• Odporność na trudne warunki – praca w zakresie od –40 °C do +70 °C.

Montaż i użytkowanie

Ogranicznik przeznaczony jest do montażu na standardowej szynie DIN w rozdzielnicach niskiego napięcia. Wersja 4-polowa (4P) zapewnia pełną ochronę wszystkich torów fazowych oraz przewodu neutralnego w układzie TN-S. Dzięki kompaktowej konstrukcji (szerokość 4 modułów) oraz prostemu montażowi, idealnie nadaje się do modernizacji i nowych instalacji.

Wskaźnik optyczny oraz sygnalizacja zdalna umożliwiają szybkie wykrycie uszkodzenia wkładki ochronnej, co pozwala utrzymać ciągłość ochrony i minimalizować ryzyko awarii urządzeń końcowych.

Podsumowanie

iluve OP30S B+C/4 T1/T2 (v.1) to nowoczesny ogranicznik przepięć typu 1+2 (B+C) z wbudowanym stykiem sygnalizacyjnym, zapewniający najwyższy poziom bezpieczeństwa i kontroli w instalacjach TN-S. Łączy w sobie doskonałe parametry elektryczne, trwałość i funkcjonalność, stanowiąc niezawodne rozwiązanie dla wymagających instalatorów i użytkowników, którzy oczekują pełnej ochrony oraz zdalnego nadzoru nad stanem zabezpieczeń.

Dane techniczne pochodzą z karty katalogowej producenta. Przed montażem należy zapoznać się z instrukcją i obowiązującymi normami bezpieczeństwa dla instalacji niskonapięciowych.
