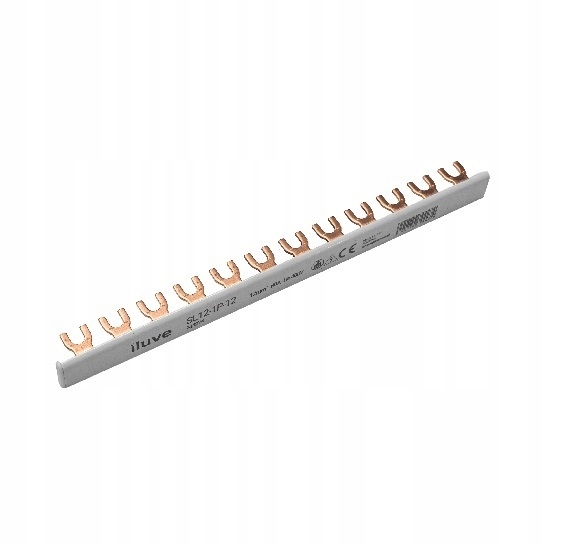

SL12-1P-12 — Szyna łączeniowa widełkowa 80A, 1P, 12 modułów, 12 mm² (744274)

Profesjonalna szyna łączeniowa typu widełkowego do zasilania aparatów modułowych 1-biegunowych. Umożliwia szybkie, bezpieczne i estetyczne mostkowanie w rozdzielnicach nN, zgodnie z kartą katalogową producenta.

Najważniejsze cechy

• Szybki i łatwy montaż – jeden element zamiast wielu przewodów.
• Duży przekrój 12 mm² – pewne prowadzenie prądu do 80 A.
• Typ widełkowy (U) – kompatybilny z aparatami 1P w rastrze 18 mm.
• Dodatkowe zaślepki końcówek – bezpieczne zakończenie ciętych odcinków.
• Porządek w rozdzielnicy – mniej połączeń śrubowych, mniejsze ryzyko luzów.

Parametry techniczne

• Model: SL12-1P-12
• Indeks/Kod: 744274
• Napięcie znamionowe: 400 V
• Prąd znamionowy (max): 80 A
• Przekrój: 12 mm²
• Biegunowość: 1P
• Długość robocza: 12M (na 12 modułów, ok. 1 m całkowitej długości)
• Ilość styków: 12 (widełki 12 mm)
• Materiał: miedź, tworzywo sztuczne (izolacja)
• Kolor: biały
• Masa netto: ok. 50 g
• Stopień ochrony: IP20
• Symbol: 3114765
• EAN: 5901780744274

Zastosowanie

1. Zasilanie szeregu wyłączników nadprądowych 1P w rozdzielnicach mieszkaniowych i przemysłowych.
2. Modernizacja i standaryzacja mostków zasilających w polach rozdzielczych.
3. Uporządkowanie okablowania oraz redukcja czasu montażu i punktów potencjalnych luzów.

Wskazówka montażowa: przy docinaniu szyny do mniejszej liczby modułów zawsze stosuj zaślepki końcowe. Dokręcaj zaciski zgodnie z momentem zalecanym przez producenta aparatów.
