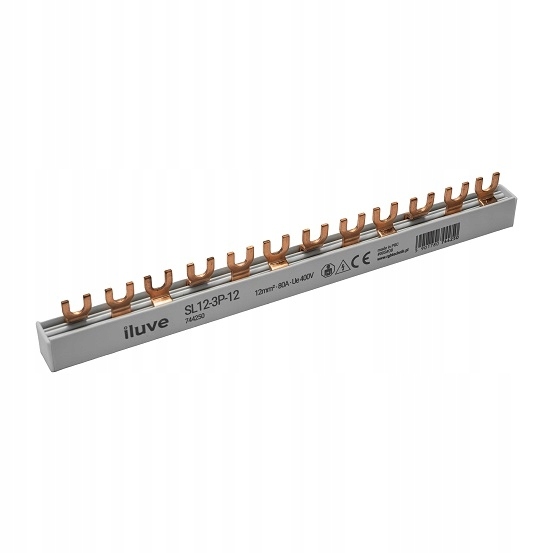

SL12-3P-12 — Szyna łączeniowa widełkowa 80A, 3P, 12 modułów, 12 mm² (744250)

Trójfazowa szyna łączeniowa typu widełkowego do zasilania aparatów modułowych w rozdzielnicach nN. Zapewnia szybki montaż, porządek i pewne prowadzenie prądu zgodnie z kartą katalogową producenta.

Najważniejsze cechy

• Szybki i łatwy montaż — jeden element zamiast wielu przewodów.
• Duży przekrój 12 mm² — stabilne zasilanie do 80 A.
• Typ widełkowy (U) — do aparatów w rastrze 18 mm.
• Zaślepki końcowe — bezpieczne zakończenie po docięciu odcinka.
• IP20 — ochrona palcowa zgodna z oznaczeniem na karcie.

Parametry techniczne

• Model: SL12-3P-12
• Indeks/Kod: 744250
• Napięcie znamionowe: 400 V
• Prąd znamionowy (max): 80 A
• Biegunowość / fazy: 3P (trójfazowa)
• Długość robocza: 12M (na 12 modułów, dł. całk. ok. 1 m)
• Przekrój przewodnika: 12 mm²
• Ilość styków: 12 (widełki 12 mm)
• Materiał: miedź + tworzywo sztuczne (izolacja)
• Kolor: biały
• Masa netto: ok. 245 g
• Symbol: 3114763
• EAN: 5901780744250

Korzyści z zastosowania

• Mniejsze koszty instalacji i krótszy czas pracy.
• Wysoka jakość i powtarzalność połączeń.
• Oszczędność miejsca oraz porządek w rozdzielnicy.

Zastosowanie

1. Zasilanie szeregu wyłączników nadprądowych 3P.
2. Standaryzacja mostków w polach rozdzielczych i tablicach.
3. Modernizacje istniejących rozdzielnic nN.

Wskazówka montażowa: przy docinaniu szyny do mniejszej liczby modułów zastosuj zaślepki końcowe i dokręcaj zaciski zgodnie z momentem zalecanym przez producenta aparatów.
